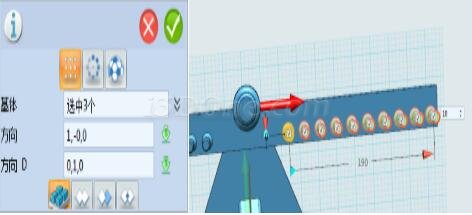

7.選擇基本編緝,點擊陣列,選擇先前繪制的實體,輸入如圖,數量10,長度190,可得:

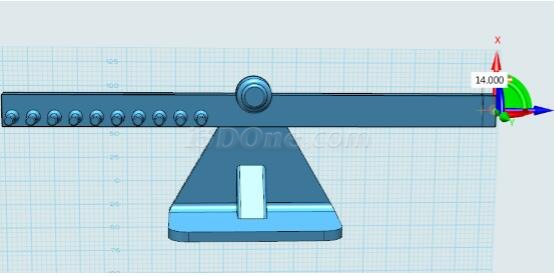

8.選擇基本編緝,選擇DE移動,選擇杠桿右邊平面,輸入距離14,可得:

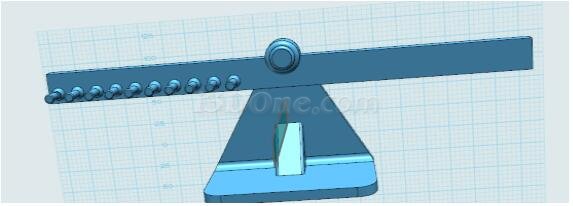

9. 選擇中間平面繪制,點擊草圖繪制,選擇矩形,任意繪制一個矩形處于中間位置,如圖:

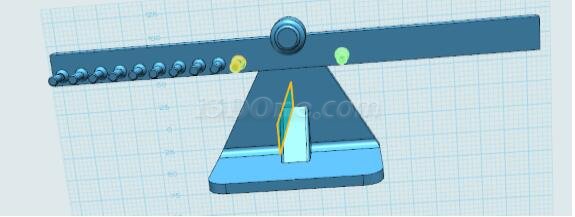

10.選擇基本編緝,點擊鏡像,實體選擇最右邊的造型,平面選擇剛繪制的平面,可得:

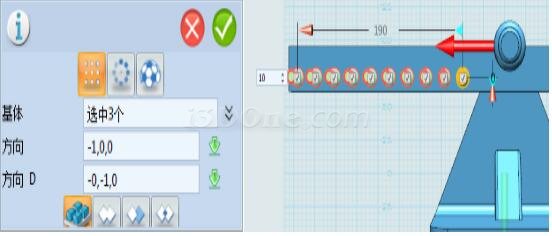

11.選擇基本編緝,點擊陣列,選擇鏡像所得的實體,輸入如圖,數量10,長度190,可得:

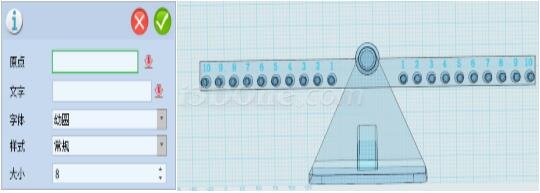

12.選擇繪制平面,點擊草圖繪制,點擊文字預制,輸入如圖,輸入文字1~10放置在圖示位置,可得:

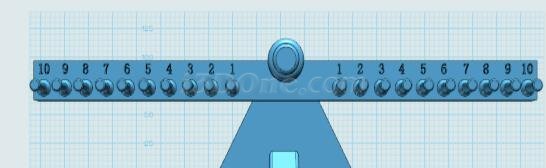

13.選擇特征造型,點擊拉伸,選擇繪制的文字,點擊拉伸距離2,可得:
